Esempi di reti combinatorie in VHDL

Esercitazione 04 di Sistemi dedicati

Docente: Giuseppe Scollo

Università di Catania
Dipartimento di Matematica e Informatica
Corso di Laurea Magistrale in Informatica, AA 2017-18

Indice

  1. Esempi di reti combinatorie in VHDL
  2. argomenti dell'esercitazione
  3. porte tri-state
  4. decodificatori
  5. decodificatori per display a 7 segmenti
  6. multiplatori
  7. funzioni di ALU
  8. esperienza di laboratorio
  9. schematico RTL di ALU a 1-bit
  10. schematico RTL di ALU a 3-bit su FPGA
  11. riferimenti

argomenti dell'esercitazione

in questa esercitazione si trattano descrizioni in VHDL di componenti hardware di frequente impiego:

vari aspetti e costrutti del linguaggio VHDL vengono introdotti nel contesto degli esempi proposti

inoltre si propone un'esperienza di laboratorio in cui confluiscono diversi aspetti di VHDL illustrati dagli esempi qui presentati e alcuni componenti possono essere riusati per la realizzazione dell'esperimento proposto

porte tri-state

il tipo standard BIT, a due valori booleani, non è sufficiente a rappresentare tutte le situazioni che possono presentarsi nella progettazione di circuiti

  • e.g. si può disconnettere dinamicamente una linea dal circuito, permettendo l'accesso di più driver a un bus, uno per volta

le porte tri-state hanno questo impiego tipico

porta tri-state

porta tri-state

lo standard IEEE 1164 definisce il tipo std_ulogic a nove valori:

  • ‘U’     Uninitialized
    ‘X’   Forcing unknown
    ‘0’   Forcing 0
    ‘1’   Forcing 1
    ‘Z’   High impedance
    ‘W’   Weak unknown
    ‘L’   Weak 0
    ‘H’   Weak 1
    ‘–’   Don’t care

ma std_ulogic non ammette l'accesso di più driver su una stessa linea

  • il suo sottotipo std_logic è dotato di una funzione di risoluzione della contesa che dunque lo permette

risoluzione della contesa fra valori del tipo std_logic

risoluzione della contesa fra valori del tipo std_logic

library ieee;
use ieee.std_logic_1164.all;
entity tri_state is
  port (x, en : in std_logic;
           y : out std_logic);
end entity tri_state;
architecture when_else of tri_state is
begin
  y <= x when en = '1' else 'Z';
end architecture when_else;

decodificatori

unità funzionale utile per diversi impieghi, per esempio:

  • selezione di un chip o di una riga di celle memoria
  • decodifica del codice operativo di un'istruzione macchina

specifica VHDL del decodificatore 2→4

library ieee;
use ieee.std_logic_1164.all;

entity decoder2 is
  port (
    a : in std_logic_vector(1 downto 0);
    z : out std_logic_vector(3 downto 0)
  );
end entity decoder2;

architecture when_else of decoder2 is
begin
  z <= "0001" when a = "00" else
          "0010" when a = "01" else
          "0100" when a = "10" else
          "1000" when a = "11" else
          "XXXX";
end architecture when_else;

specifica VHDL generica del decodificatore (Zwolinski, sez. 4.2.3):

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity decoder is
  generic (n : POSITIVE);
  port (
    a : in std_logic_vector(n-1 downto 0);
    z : out std_logic_vector(2**n-1 downto 0)
  );
end entity decoder;

architecture rotate of decoder is
  constant z_out : BIT_VECTOR(2**n-1 downto 0) :=
    (0 => '1', others => '0');
begin
  z <= to_StdLogicVector (z_out sll
                            to_integer(unsigned(a)));
end architecture rotate;

operatori di scorrimento VHDL

operatori di scorrimento VHDL

decodificatori per display a 7 segmenti

dispositivo familiare di uso quotidiano ...

l'esempio che segue (tratto da Zwolinski, sez. 4.2.3)

  • visualizza cifre decimali
  • visualizza E se il valore dell'input è ≥ 10
  • in tutti gli altri casi il display è oscurato

Zwolinski, Figura 4.3 - display a 7 segmenti

Zwolinski, Figure 4.3 - Seven-segment display

library ieee;
use ieee.std_logic_1164.all;

entity seven_seg is
  port (a : in std_logic_vector(3 downto 0);
           z : out std_logic_vector(6 downto 0));
end entity seven_seg;

architecture with_select of seven_seg is
begin
  with a select
    z <= "1110111" when "0000",
            "0010010" when "0001",
            "1011101" when "0010",
            "1011011" when "0011",
            "0111010" when "0100",
            "1101011" when "0101",
            "1101111" when "0110",
            "1010010" when "0111",
            "1111111" when "1000",
            "1111011" when "1001",
            "1101101" when "1010"|"1011"|"1100"|"1101"|"1110"|"1111",
            "0000000" when others;
end architecture with_select;

multiplatori

specifica VHDL di un multiplatore a singolo input di selezione:

library ieee;
use ieee.std_logic_1164.all;

entity mux1 is
  port (
    s : in std_logic;
    a : in std_logic;
    b : in std_logic;
    y : out std_logic
  );
end entity mux1;

architecture basic of mux1 is
begin
  y <= a when s = ’0’ else
          b when s = ’1’ else
          ’X’;
end architecture basic;

multiplatore a due input di selezione

multiplatore a due input di selezione

come generalizzare a n ingressi di selezione?

specifica di una porta OR a n ingressi:

library ieee;
use ieee.std_logic_1164.all;
entity wide_or is
  generic (n : POSITIVE);
  port (
       x : in std_logic_vector(n-1 downto 0);
       y : out std_logic);
end entity wide_or;

architecture sequential of wide_or is
begin
  process (x) is
    variable z : std_logic;
  begin
    z := x(0);
    if n > 1 then
      for i in 1 to n-1 loop
        z := x(i) or z;
      end loop;
    end if;
    y <= z;
  end process;
end architecture sequential;

multiplatore a n ingressi di selezione

library ieee;
use ieee.std_logic_1164.all;
entity mux is
  generic (n : POSITIVE := 1);
  port (
    s : in std_logic_vector(n-1 downto 0);
    a : in std_logic_vector(2**n-1 downto 0);
    z : out std_logic);
end entity mux;

architecture structural of mux is
  signal decout : std_logic_vector(2**n-1 downto 0);
  signal andout : std_logic_vector(2**n-1 downto 0);
begin
  di: entity WORK.decoder generic map (n)
       port map (a => s, z => decout);
  oi: entity WORK.wide_or generic map (2**n)
       port map (x => andout, y => z);
  andout <= a and decout;
end architecture structural;

istanziazione del multiplatore generico

library ieee;
use ieee.std_logic_1164.all;
entity mux2 is
  port (
    s : in std_logic_vector(1 downto 0);
    a : in std_logic_vector(3 downto 0);
    z : out std_logic);
end entity mux2;

architecture instance of mux2 is
begin
  di: entity WORK.mux generic map (2)
       port map (s, a, z);
end architecture instance;

funzioni di ALU

una ALU è una unità multifunzione: un input di controllo seleziona l'operazione da eseguire

  • un esempio di unità logica multifunzione ha la selezione specificata in tabella e può descriversi in VHDL come segue:
Sfunzione
00 Q <= A or B
01 Q <= A and B
10 Q <= not B
11 Q <= A xor B

library ieee;
use ieee.std_logic_1164.all;
entity alu_logic is
  generic ( n : POSITIVE := 16 );
  port (
    a : in std_logic_vector((n−1) downto 0);
    b : in std_logic_vector((n−1) downto 0);
    s : in std_logic_vector(1 downto 0);
    q : out std_logic_vector((n−1) downto 0)
  );
end entity alu_logic;

architecture with_select of alu_logic is
  constant undefined : std_logic_vector(n-1 downto 0) := (others => 'X');
begin
  with s select
    q <= a or b    when “00”,
            a and b when “01”,
            not b;    when “10”,
            a xor b  when “11”,
            undefined when others;
end architecture with_select;

full-adder da 1 bit

full-adder da 1 bit

per operandi di più bit, la funzione aritmetica dell'ALU può specificarsi in stile strutturale o funzionale; quest'ultimo come segue

library ieee;
use IEEE.std_logic_1164.all;
entity adder is
  generic(n : POSITIVE := 16);
  port (
    a : in std_logic_vector (n-1 downto 0);
    b : in std_logic_vector (n-1 downto 0);
    ci : in std_logic;
    sum : out std_logic_vector (n-1 downto 0);
    co : out std_logic
  );
end entity adder;

architecture sequential of adder is
begin
  process(a,b,ci)
    variable carry : std_logic;
    variable psum : std_logic_vector(n-1 downto 0);
  begin
    carry := ci;
    for i in 0 to n-1 loop
      psum(i) := a(i) xor b(i) xor carry;
      carry := (a(i) and b(i)) or (((a(i) xor b(i)) and carry);
    end loop;
    sum <= psum;
    co <= carry;
  end process;
end architecture sequential;

esperienza di laboratorio

il simulatore di ALU a 8 bit realizzato da S. Lentini e G. Nicotra illustra come si possa costruire iterativamente l'ALU a 8 bit componendo opportunamente stadi di ALU a 1 bit

usando i costrutti VHDL visti negli esempi di questa esercitazione:

  1. costruire un modello VHDL dell'ALU a 1 bit; una soluzione equivalente a quella rappresentata dallo schematico riprodotto appresso può ottenersi impiegando opportunamente un multiplatore in luogo del decodificatore
  2. sulla base di tale risultato, costruire un modello generico dell'ALU a n bit
  3. comporre un'istanza a 3 bit del modello generico di ALU con un modello VHDL di decodificatore di cifre esadecimali per la visualizzazione su display a 7 segmenti (disponibile nell'area riservata di laboratorio), mappando le porte di I/O del modello ottenuto sui pin della FPGA DE1-Soc, come indicato appresso e illustrato nel successivo schematico RTL
  4. programmare la FPGA usando i suoi 10 switch e 2 tasti per l'input alla ALU (i 2 tasti per gli input ENA, ENB, 6 switch per gli operandi A, B, gli switch restanti per gli altri 4 input di controllo) e un display a 7 segmenti per la visualizzazione del risultato (riporto incluso, per l'addizione)
  5. collaudare il funzionamento dell'ALU a 3 bit sulla FPGA agendo sugli switch e tasti assegnati

schematico RTL di ALU a 1-bit

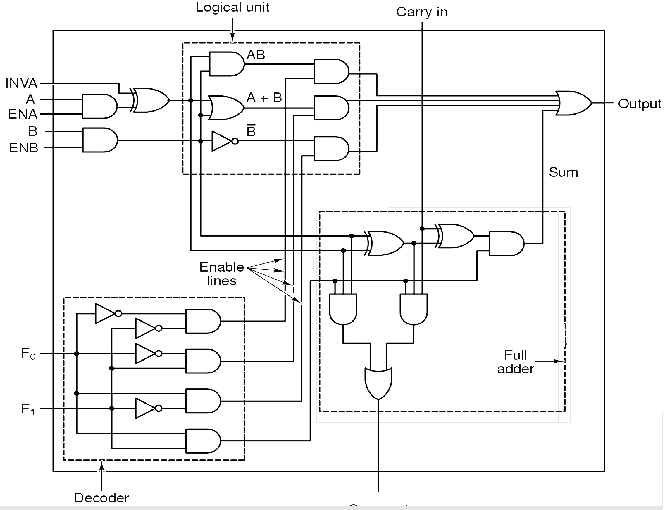

schematico di ALU a 1 bit (Figura 3-19 in (Tanenbaum, 2006))

schematico di ALU a 1 bit (Figura 3-19 in (Tanenbaum, 2006))

schematico RTL di ALU a 3-bit su FPGA

schematico di ALU a 3 bit su FPGA generato da Quartus Prime Lite 16.1

schematico di ALU a 3 bit generato da Quartus Prime Lite 16.1

schematico RTL di ALU a 3 bit su FPGA generato da Quartus Prime Lite 16.1

riferimenti

letture raccomandate:

materiali utili per l'esperienza di laboratorio proposta
(fonti: Biblioteca DMI, Altera University Program, 2016)

sorgenti VHDL:
