Sistemi sincroni come macchine a stati finiti con datapath (FSMD)

Lezione 05 di Sistemi dedicati

Docente: Giuseppe Scollo

Università di Catania
Dipartimento di Matematica e Informatica
Corso di Laurea Magistrale in Informatica, AA 2017-18

Indice

  1. Sistemi sincroni come macchine a stati finiti con datapath (FSMD)
  2. argomenti della lezione
  3. macchine a stati finiti (FSM)
  4. esempio: FSM riconoscitore di pattern
  5. FSM di Moore equivalente a una data FSM di Mealy
  6. FSM con datapath (FSMD)
  7. esempio: modello FSMD di un contatore bidirezionale
  8. esempio: algoritmo GCD di Euclide
  9. modello FSMD quale coppia di FSM allacciate
  10. rappresentazione datapath di FSMD: controllo
  11. rappresentazione datapath di FSMD completa
  12. FSMD ben formata
  13. riferimenti

argomenti della lezione

di che si tratta:

macchine a stati finiti (FSM)

FSM, un comune modello del controllo per la descrizione dell'hardware (e altro):

diverse varianti:

i modelli FSM sono spesso presentati come grafi di transizioni etichettate

esempio: FSM riconoscitore di pattern

ecco un esempio di FSM di Mealy per il riconoscimento di un pattern binario

Schaumont, Figura 5.5 - FSM di Mealy di un riconoscitore del
          pattern ‘110’

Schaumont, Figure 5.5 - Mealy FSM of a recognizer for the pattern ‘110’

l'output '1' segnala il riconoscimento di un'occorrenza del pattern nella stringa binaria in ingresso

è possibile costruire una FSM di Moore equivalente, con un metodo generale

FSM di Moore equivalente a una data FSM di Mealy

una semplice procedura per convertire una FSM di Mealy in una FSM di Moore equivalente:

questa procedura, con la corrispondenza (s0,0) ↔ SA, (s0,1) ↔ SB, (s1,0) ↔ SC, (s2,0) ↔ SD, dà la FSM di Moore equivalente per il riconoscitore di pattern '110' presentata in figura:

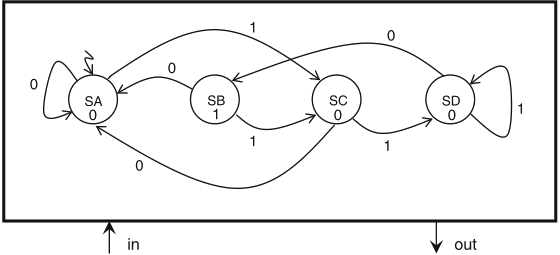

Schaumont, Figura 5.6 - Moore FSM di un riconoscitore del
          pattern ‘110’

Schaumont, Figure 5.6 - Moore FSM of a recognizer for the pattern ‘110’

FSM con datapath (FSMD)

il modello FSMD combina l'elaborazione dataflow con il suo controllo, descritto da una FSM

serve a tal fine la definizione di istruzioni eseguibili da un datapath, sotto il controllo di una FSM

in Gezel, blocchi sfg (signal flow graph) rappresentano le istruzioni

un controllore FSM è definito per uno specifico datapath:

esempio: modello FSMD di un contatore bidirezionale

il contatore, qui descritto in Gezel, è inizializzato a 0, quindi alterna:

dp updown(out c :ns(3)) {
  reg a : ns(3);
  always { c = a; }
  sfg inc { a = a + 1; } // instruction inc
  sfg dec { a = a - 1; } // instruction dec
  sfg clr { a = 0; } // instruction clr
}

Schaumont, Listing 5.12 - Datapath for an up-down counter with three instructions

fsm ctl_updown(updown) {
  initial s0;
  state s1, s2;
  @s0 (clr) -> s1;
  @s1 if (a < 3) then (inc) -> s1;
                         else (dec) -> s2;
  @s2 if (a > 0) then (dec) -> s2;
                         else (inc) -> s1;
}

Schaumont, Listing 5.13 - Controller for the up-down counter

la tabella accanto mostra cosa accade a ogni ciclo di clock, per i primi dieci cicli

 FSMDPDP
Cyclecurrinstrexpra curr
/next   /next

0 s0/s1 clr a = 0 0/0
1 s1/s1 inc a = a+1 0/1
2 s1/s1 inc a = a+1 1/2
3 s1/s1 inc a = a+1 2/3
4 s1/s2 dec a = a-1 3/2
5 s2/s2 dec a = a-1 2/1
6 s2/s2 dec a = a-1 1/0
7 s2/s1 inc a = a+1 0/1
8 s1/s1 inc a = a+1 1/2
9 s1/s1 inc a = a+1 2/3

Schaumont, Table 5.4 - Behavior of the FSMD in Listing 5.13

esempio: algoritmo GCD di Euclide

l'algoritmo è un po' diverso da quello visto nell'esercitazione precedente:

dp euclid(in m_in, n_in : ns(16);
                out gcd : ns(16)) {
  reg m, n : ns(16);
  reg done : ns(1);
  sfg init { m = m_in;
                n = n_in;
                done = 0;
                gcd = 0; }
  sfg reduce {   m = (m >= n) ? m - n : m;
                        n = (n > m) ? n - m : n; }
  sfg outidle {   gcd = 0;
                        done = ((m == 0) | (n == 0)); }
  sfg complete{ gcd = ((m > n) ? m : n);
                        $display(‘‘gcd = ’’, gcd); }
}

Schaumont, Listing 5.14 - Euclid’s GCD as an FSMD

fsm euclid_ctl(euclid) {
  initial s0;
  state s1, s2;
  @s0 (init) -> s1;
  @s1 if (done) then (complete) -> s2;
                         else (reduce, outidle) -> s1;
   @s2 (outidle) -> s2;
}

elementi di controllo introdotti con la FSM: quasi tutti quelli proposti nella precedente esperienza di laboratorio

N.B.: l'esecuzione di reduce e outidle attivata dalla FSM nello stato s1 è concorrente

modello FSMD quale coppia di FSM allacciate

un modello dataflow può vedersi come una FSM, con spazio degli stati definito dai registri

Schaumont, Figura 5.7 - una FSMD consiste di due FSM allacciate

Schaumont, Figure 5.7 - An FSMD consists of two stacked FSMs

attività delle FSM a ogni ciclo di clock:

  1. entrambe: aggiornamento dello stato (registri)
  2. FSM controllore: scelta del prossimo stato e delle istruzioni per la FSM datapath, determinata da stato corrente e condizioni sullo stato del datapath
  3. FSM datapath: scelta del prossimo stato e output determinati da stato corrente e istruzioni selezionate dalla FSM controllore

in pratica conviene descrivere solo la FSM controllore con transizioni di stato

rappresentazione datapath di FSMD: controllo

se un datapath, riconducibile a una FSM, può essere descritto da espressioni, questo dovrebbe essere possibile anche per la FSM controllore

dp updown_ctl(in a_sm_3, a_gt_0 : ns(1);
                         out instruction : ns(2)) {
  reg state_reg : ns(2);
  // state encoding: s0 = 0, s1 = 1, s2 = 2
  // instruction encoding: clr = 0, inc = 1, dec = 2
  always {
    state_reg  = (state_reg == 0) ? 1 :
                        ((state_reg == 1) & a_sm_3) ? 1 :
                        ((state_reg == 1) & ˜a_sm_3) ? 2 :
                        ((state_reg == 2) & a_gt_0) ? 2 : 1;
    instruction = (state_reg == 0) ? 0 :
                        ((state_reg == 1) & a_sm_3) ? 1 :
                        ((state_reg == 1) & ˜a_sm_3) ? 2 :
                        ((state_reg == 2) & a_gt_0) ? 2 : 1;
  }
}

Schaumont, Listing 5.15 - FSM controller for updown counter using expressions

il confronto con la descrizione dell'esempio nel Listing 5.13 mostra:

  • una maggiore complessità descrittiva, e
  • la necessità di introdurre una codifica numerica degli stati invece di una simbolica

per contro, descrizioni separate di controllore e datapath, entrambe mediante espressioni, possono essere combinate in una descrizione singola, il che può migliorare la prestazione

  • per esempio, spesso si può ridurre la latenza di un ciclo di clock, perché le condizioni su transizioni di stato, che nel modello FSMD devono essere valutate su registri, in una descrizione singola di datapath possono essere generate e valutate nello stesso ciclo di clock
  • tuttavia, come si vede appresso, a fronte di questo vantaggio emergono ulteriori inconvenienti

rappresentazione datapath di FSMD completa

dp updown_ctl(out c : ns(3)) {
  reg a : ns(3);
  reg state : ns(2);
  sig a_sm_3 : ns(1);
  sig a_gt_0 : ns(1);
  // state encoding: s0 = 0, s1 = 1, s2 = 2
  always {
    state = (state == 0) ? 1 :
                ((state == 1) & a_sm_3) ? 1 :
                ((state == 1) & ˜a_sm_3) ? 2 :
                ((state == 2) & a_gt_0) ? 2 : 1;
    a_sm_3 = (a < 3);
    a_gt_0 = (a > 0);
    a = (state == 0) ? 0 :
          ((state == 1) & a_sm_3) ? a + 1 :
          ((state == 1) & ˜a_sm_3) ? a - 1 :
          ((state == 2) & a_gt_0) ? a + 1 : a - 1;
    c = a;
  }
}

Schaumont, Listing 5.16 - updown counter using expressions

il confronto fra la descrizione di FSMD in due parti data nei Listing 5.12 e 5.13 con questa descrizione monolitica mostra che in quest'ultima:

  • la commistione degli aspetti di elaborazione dei dati con gli aspetti di scheduling, sequenziamento e controllo, complica la comprensibilità del disegno complessivo
  • l'integrazione monolitica di tali aspetti rende più difficile anche la riusabilità di parti della descrizione
    • per esempio, riuso del datapath con uno scheduling diverso

per contro, la descrizione singola offre più opportunità di ottimizzazione:

  • degli assegnamenti di stato, che sono invece generati automaticamente dagli strumenti di sintesi nell'altro caso
  • di applicazioni dove il controllo è poco influente, mentre molto di più lo sono requisiti di throughput elevato

per applicazioni complesse, molto strutturate, la descrizione di FSMD con descrizioni separate di FSM e datapath sembra preferibile

FSMD ben formate

una FSMD ben formata è una che esibisce comportamento deterministico

per una realizzazione hardware di FSMD, comportamento deterministico significa che l'hardware è esente da situazioni di corsa

un modello FSMD è ben formato se soddisfa le seguenti proprietà:

  1. nessun registro né segnale ha più di un assegnamento in ciascun ciclo di clock
  2. non esiste alcuna circolarità fra assegnamenti a segnali
  3. se un segnale è usato come operando in un'espressione, deve avere un valore noto nello stesso ciclo di clock
  4. tutti gli output del datapath devono avere un valore definito (assegnato) in ogni ciclo di clock

riferimenti

letture raccomandate:

per ulteriore consultazione:
