argomenti della lezione

di che si tratta:

grafi dataflow
grafi dataflow sincroni (SDF)
algoritmo PASS per l'analisi di SDF
limiti dei grafi SDF per il flusso del controllo
estensioni dei grafi SDF per l'analisi di prestazioni
trasformazioni di grafi SDF

grafi dataflow

modelli di alto livello per il progetto di sistemi: diagrammi a blocchi

noti anche come architetture di filtri e canali
ogni blocco (filtro) elabora un flusso di dati proveniente dai canali d'ingresso e produce un flusso di dati sui canali di uscita
partizionamento funzionale
non forza realizzazioni in hardware o in software

grafi dataflow: modello matematico dei diagrammi a blocchi

sono un modello di computazione (MoC)
di largo impiego nell'elaborazione di segnali
altri modelli correlati: sistemi di attori (Hewitt), reti di Kahn, reti di Petri, ...

esempio: diagramma a blocchi di un sistema di modulazione di ampiezza a 4 livelli (PAM-4)

v. appresso

diagramma a blocchi di un sistema di elaborazione di segnali

esempio: modulazione di ampiezza di segnali a 4 livelli (PAM-4)

Schaumont, Figure 2.1 - (a) sistema di modulazione di ampiezza
(b) formazione del segnale

Schaumont, Figure 2.1 - (a) sistema di modulazione di ampiezza (b) formazione del segnale

utilità dei modelli dataflow per il codesign

Schaumont, Figure 2.2 -
modello dataflow del sistema di modulazione di ampiezza

Schaumont, Figure 2.2 - modello dataflow del sistema di modulazione di ampiezza

un modello software del sistema PAM-4 è fattibile, v. per esempio il programma C in Schaumont, Listing 2.1, dove ciascun blocco è rappresentato da una funzione, tuttavia:

il modello software impone un'ordine sequenziale di esecuzione delle funzioni
sono fattibili realizzazioni hardware in cui la loro esecuzione è parallela, con i rispettivi componenti operanti in pipeline
un modello dataflow permette entrambe le soluzioni

nel modello in figura le funzioni sono rappresentate da attori collegati da canali di comunicazione modellati da code FIFO

ogni attore agisce come unità di elaborazione indipendente, con ingressi e uscite etichettati dai rispettivi tassi di consumo e produzione di dati in ciascuna attivazione dell'attore
vantaggi: i grafi dataflow sono un MoC concorrente, distribuito e modulare
per il loro carattere matematico, i grafi dataflow si prestano ad analisi con cui il progettista può determinare utili proprietà di un'architettura astratta, e.g. assenza di deadlock, ben prima della sua realizzazione

costituenti dei modelli dataflow

Schaumont, Figure 2.3 - modello dataflow di un'addizione

Schaumont, Figure 2.3 - modello dataflow di un'addizione

attori: esecuzione iterativa, ogni iterazione (firing) è soggetta alla disponibilità di dati in tutti i canali di ingresso
canali: code FIFO illimitate
dati: rappresentati da valori di token presenti nei canali

Schaumont, Figure 2.4a -
- risultato della prima attivazione dell'attore add

Schaumont, Figure 2.4b
- risultato della seconda attivazione dell'attore add

Schaumont, Figure 2.4 - risultato di due attivazioni dell'attore add, ciascuna produce un marking diverso

marking : stato di un grafo dataflow, costituito da un assegnamento di token ai canali

Schaumont, Figure 2.7 - esempio di modello dataflow multi-rate

Schaumont, Figure 2.7 - esempio di modello dataflow multi-rate

grafi dataflow sincroni (SDF)

gli attori sono unità funzionali di elaborazione privi di stato interno

la sola informazione di stato osservabile di un grafo dataflow è il marking

nei grafi dataflow multirate ogni attore può consumare più di un token su ciascun canale d'ingresso e produrre più di un token su ciascun canale di uscita, ad ogni attivazione

quando i tassi di produzione e consumo sono fissi, il grafo è detto grafo dataflow sincrono (SDF)

i grafi SDF non possono rappresentare attivazioni dipendenti dai dati
tuttavia sono meglio suscettibili di analisi matematica delle loro proprietà
inoltre, sono deterministici (v. figura)

Schaumont, Figure 2.8 - i grafi SDF sono deterministici

Schaumont, Figure 2.8 - i grafi SDF sono deterministici

analisi di grafi SDF

proprietà desiderabili di un grafo SDF:

esecuzione illimitata
buffer limitati

Schaumont, Figure 2.9 - quale grafo SDF va in stallo e quale
è instabile?

Schaumont, Figure 2.9 - quale grafo SDF va in stallo e quale è instabile?

Schaumont, Figure 2.10 - grafo SDF di esempio per la costruzione
di una PASS

Schaumont, Figure 2.10 - grafo SDF di esempio per la costruzione di una PASS

PASS: schedule sequenziale ammissibile periodica

sequenziale: attivazione di un attore per volta
ammissibile: assenza di stalli + buffer limitati
periodicità della sequenza di stati → esecuzione illimitata

algoritmo di costruzione di PASS, se ne esiste una (Lee):

crea la matrice topologica G del grafo SDF
verifica che rango della matrice = n. di attori meno uno
determina un vettore di attivazione q tale che Gq = 0
prova a turno l'attivazione di ogni attore fino al conteggio nel vettore

Schaumont, Figure 2.11 - un grafo in stallo

Schaumont, Figure 2.11 - un grafo in stallo

esempio di PASS per il modello di elaborazione di segnali

Schaumont, Figure 2.12 - matrice topologica del sistema PAM-4

Schaumont, Figure 2.12 - matrice topologica del sistema PAM-4

applicazione del metodo di Lee:

v. figura
OK, le tre righe di G sono linearmente indipendenti
q^T = [1 1 16 2048]
la sequenza di attivazioni descritta da q^T è una PASS, che però richiede una capacità di 2048 posizioni nella coda più a destra

una soluzione più economica è la sequenza (1, 1, 16*(1, 128)), che la riduce a 128

limiti dei modelli dataflow per il flusso del controllo

modellare il flusso del controllo con i grafi SDF non è facile...

alcuni aspetti problematici:

arresto e reinizio dell'esecuzione
reti a topologia dinamica
gestione di eccezioni
condizioni a run-time, e.g. esecuzione condizionale
- una semplice condizione if-then-else è problematica con i grafi SDF
soluzioni:
emulazione in SDF con attori Fork-Sel
estensione della semantica SDF a Boolean Data Flow (BDF)

Schaumont, Figure 2.13 - Emulazione di condizioni if-then-else in SDF

Schaumont, Figure 2.13 - Emulazione di condizioni if-then-else in SDF

Schaumont, Figure 2.14 - condizioni if-then-else in
Boolean Data Flow

Schaumont, Figure 2.14 - condizioni if-then-else in Boolean Data Flow

estensioni dei modelli dataflow per l'analisi di prestazioni

estensioni minime, preservano la semantica SDF:

tempo: latenza di attori
spazio: code di capacità limitata

utili per l'analisi di prestazioni e per la valutazione di trasformazioni volte a migliorarle

Schaumont, Figure 2.15 - Estensione del modello SDF con risorse:
latenza di attori, buffer per code FIFO

Schaumont, Figure 2.15 - Estensione del modello SDF con risorse: latenza di attori, buffer per code FIFO

Schaumont, Figure 2.16a

nello stato iniziale i buffer contengono sempre un token

Schaumont, Figure 2.16b

un buffer può detenere un token per la durata di una attivazione dell'attore a valle

Schaumont, Figure 2.16c - tre grafi dataflow

Schaumont, Figure 2.16 - tre grafi dataflow

con l'aggiunta di buffer, il pipelining può migliorare il throughput di un grafo SDF

analisi dei limiti di throughput

numero e distribuzione dei buffer in un grafo SDF ne influenzano il throughput

anche le maglie, o cicli, nel grafo influiscono su latenza e throughput; due concetti per rendersene conto:

limite di maglia: latenza lungo una data maglia divisa per il numero di buffer sulla maglia
limite d'iterazione: massimo limite di maglia nel grafo

Schaumont, Figure 2.17 -
Calcolo di limiti di maglia e d'iterazione

Schaumont, Figure 2.17 - Calcolo di limiti di maglia e d'iterazione

il throughput di un grafo SDF non può superare il (reciproco del) suo limite d'iterazione

anche i grafi lineari hanno un limite d'iterazione (feedback implicito da uscita a ingresso)

Schaumont, Figure 2.18 - limite d'iterazione per un grafo lineare

Schaumont, Figure 2.18 - limite d'iterazione per un grafo lineare

trasformazioni di modelli dataflow

trasformazioni che non alterano la funzionalità ma possono migliorare le prestazioni di grafi SDF

aumentare il throughput e/o ridurre la latenza

quattro le più frequenti:

espansione multirate : trasforma un grafo SDF multirate in uno single-rate
- utile perché le altre tre sono definite per grafi SDF single-rate
retiming : redistribuzione di buffer sugli archi del grafo
- per migliorare il throughput, senza effetto sulla latenza né sul transitorio
pipelining : aggiunta di buffer per migliorare il limite d'iterazione
- modifica il throughput e il transitorio
unfolding : replica di attori per aumentare il parallelismo computazionale del grafo
- può modificare il throughput, non il transitorio

espansione di grafi SDF multirate

trasformazione di un grafo SDF multirate in single-rate, in 5 passi:

calcolare il vettore di attivazione degli attori
replicare ogni attore tanto quanto dettato dal tasso di attivazione
replicare ogni I/O di ogni replica di attore in tanti I/O single-rate quanti indicati dal suo tasso di consumo/produzione
reinserire le code che connettano tutti gli attori nel grafo SDF
reinserire i token iniziali distribuendoli in sequenza sulle code single-rate

Schaumont, Figure 2.19 - grafo dataflow multi-rate

Schaumont, Figure 2.19 - grafo dataflow multi-rate

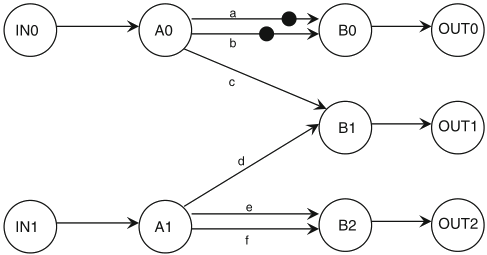

Schaumont, Figure 2.20 - grafo SDF multi-rate espanso a
single-rate

Schaumont, Figure 2.20 - grafo SDF multi-rate espanso a single-rate

retiming

questa trasformazione redistribuisce i buffer senza alterarne il numero totale

si trattano i buffer come token, spostandoli fra le code come determinato dalle attivazioni degli attori, e si valutano le prestazioni del grafo nei diversi stati della successione per scegliere quello che dà le migliori

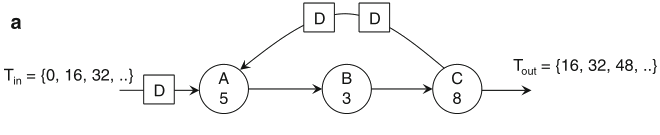

Schaumont, Figure 2.21a - Original graph

Schaumont, Figure 2.21b - Graph after first re-timing transformation

Schaumont, Figure 2.21c - Graph after second re-timing transformation

Schaumont, Figure 2.21 - Retiming: (a) grafo originale. (b) grafo dopo la prima trasformazione di re-timing.
(c) grafo dopo la seconda trasformazione di re-timing

pipelining

pipelining = aggiunta di buffer + retiming

questa trasformazione migliora il throughput ma peggiora la latenza

Schaumont, Figure 2.22a - pipelining: grafo originale

Schaumont, Figure 2.22b - pipelining: grafo dopo l'aggiunta
di due stadi di pipeline

Schaumont, Figure 2.22c - pipelining: grafo dopo il retiming
degli stadi di pipeline

Schaumont, Figure 2.22 - pipelining: (a) grafo originale (b) grafo dopo l'aggiunta di due stadi di pipeline
(c) grafo dopo il retiming degli stadi di pipeline

unfolding

replica del grafo SDF in più copie per aumentare il parallelismo dell'elaborazione del flusso di dati in ingresso

regole in parte simili a quelle dell'espansione multirate

il ν-unfolding di un grafo SDF genera un grafo con ν copie di ogni attore e di ogni arco

se l'arco AB connette gli attori A e B nel grafo originale, dove ha n buffer, allora nel grafo trasformato, per i = 0..ν-1:

l'arco (AB)_i connette l'attore A_i con l'attore B_k dove k = (i + n) mod ν
l'arco (AB)_i ha (i + n) / ν buffer (con ν-n archi senza buffer se n<ν)

Schaumont, Figure 2.23a - unfolding: grafo originale

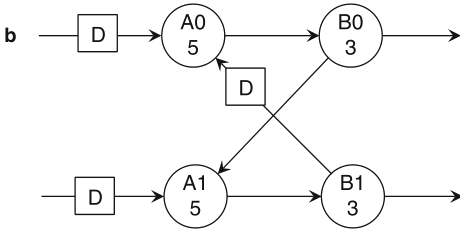

Schaumont, Figure 2.23b - unfolding: grafo dopo 2-unfolding

Schaumont, Figure 2.23 - unfolding: (a) grafo originale
(b) grafo dopo 2-unfolding

Modelli dataflow, flusso del controllo

Lezione 03 di Sistemi dedicati

Docente: Giuseppe Scollo

Università di Catania
Dipartimento di Matematica e Informatica
Corso di Laurea Magistrale in Informatica, AA 2019-20
